Description générale
Disjoncteurs et disjoncteurs différentiels d’abonné Basse Tension
JUNWEI pour tarif bleu de 3 à 36 kVA :
. Coupent et sectionnent l’ensemble de l’installation
. Protègent contre les surcharges et les court-circuits.
. Disposent d’un réglage de calibre pour limiter la puissance au
contrat ERDF souscrit
. Assurent la protection des personnes contre les contacts indirects et prévient des risques d’incendie en surveillant le niveau
d’isolement (version différentielle)
. Le différentiel sélectif permet une sélectivité totale avec les
dispositifs différentiels 30mA en aval (NF C 15-100), et renforce
l’immunité aux perturbations résultant de phénomènes atmosphériques ou autres (déclenchements intempestifs)
. Plombables Technologie des dispositifs de protectio
fonctions de protection
. Protection contre les surintensités, réalisée par un déclencheur oléo
magnétique de type “dash-pot”. Le courant de ligne à contrôler parcourt
la bobine du déclencheur magnétique et la temporisation du déclenchement
souhaitée en
fonction de l’intensité est obtenue par le déplacement du noyau magnétique dans un tube contenant de l’huile à viscosité
indépendante de la température.
. Protection contre les courants de défaut à la terre, réalisée par un
déclencheur à courant résiduel différentiel. Le courant de fuite à la terre est détecté par la somme vectorielle
des courants de phases et de neutre qui constituent le primaire d’un
transformateur d’intensité de type tore. Le courant secondaire du
tore alimente un relais différentiel de grande sensibilité, de type
polarisé à aimant. Dans le cas des modèles différentiels “sélectifs”, le
déclenchement en différentiel est volontairement retardé en
intercalant, entre le
secondaire du tore et le relais différentiel, une carte électronique de
temporisation par réseau intégrateur RC à accumulatio

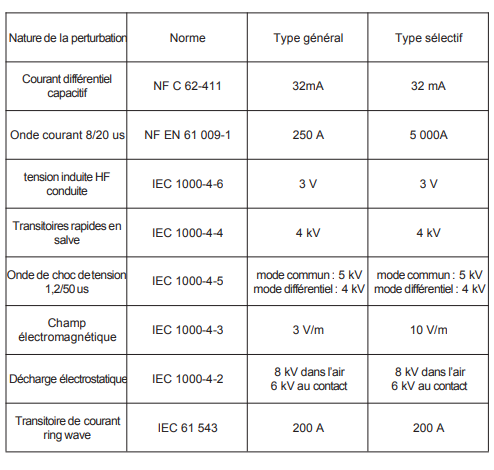

L’immunité aux perturbations électromagnétiques dépend du type
de protection différentielle. Le niveau d’immunité par nature de perturbation est le suivan
